H型鋼（工字鋼）規格理論重量表及理論重量計算公式

來源：原創??作者：森馳公司 ??最后更新時間：2021-09-19 09:15:08 ??瀏覽：

咨詢電話：131 6555 8910（微信同步）

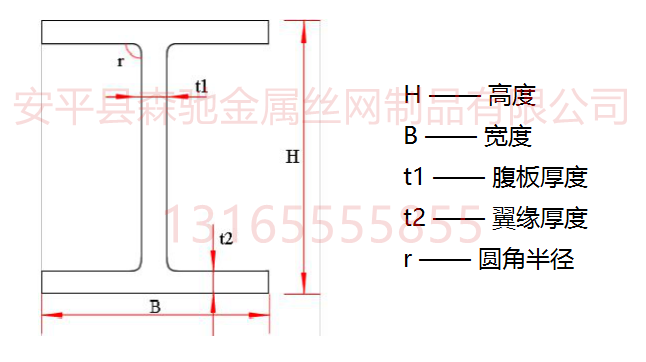

國標H型鋼（工字鋼）截面圖及各部位代表字符

H型鋼截面圖

H型鋼規格及理論重量表

寬翼緣H型鋼規格及理論重量表
類別	型號（高度*寬度）/mm	截面尺寸/mm					截面面積/cm2	理論重量	慣性距cm4		慣性半徑/cm		截面系數/cm3
類別	型號（高度*寬度）/mm	H	B	t1	t2	r	截面面積/cm2	理論重量	Ix	Iy	ix	iy	Wx	Wy
HW 寬翼緣型	100*100	100	100	6	8	8	21.59	16.9	386	134	4.23	2.49	77.1	26.7
	125*125	125	125	6.5	9	8	30.00	23.6	843	293	5.30	3.13	135	46.9
	150*150	150	150	7	10	8	39.65	31.1	1620	563	6.39	3.77	216	75.1
	175*175	175	175	7.5	11	13	51.43	40.4	2918	983	7.53	4.37	334	112
	200*200	200	200	8	12	13	63.53	49.9	4717	1601	8.62	5.02	472	160
	200*200	200	204	12	12	13	71.53	56.2	4984	1701	8.35	4.88	498	167
	250*250	244	252	11	11	13	81.31	63.8	8573	2937	10.27	6.01	703	233
		250	250	9	14	13	91.43	71.8	10689	3648	10.81	6.32	855	292
		250	255	14	14	13	103.93	81.6	11340	3875	10.45	6.11	907	304
	300*300	294	302	12	12	13	106.33	83.5	16384	5513	12.41	7.20	1115	365
		300	300	10	15	13	118.45	93.0	20010	6753	13.00	7.55	1334	450
		300	305	15	15	13	133.45	104.8	21135	7102	12.58	7.29	1409	466
	350*350	338	351	13	13	13	133.27	104.6	27352	9376	14.33	8.39	1618	534
		344	348	10	16	13	144.01	113.0	32545	11242	15.03	8.84	1892	646
		344	354	16	16	13	164.64	129.3	34581	11841	14.49	8.48	2011	669
		350	350	12	19	13	171.89	134.9	39637	13582	15.19	8.89	2265	776
		350	357	19	19	13	196.39	154.2	42138	14427	14.65	8.57	2408	808
	400*400	388	402	15	15	22	178.45	140.1	48040	16255	16.41	9.54	2476	809
		394	398	11	18	22	186.81	146.6	55597	18920	17.25	10.06	2822	951
		394	405	18	18	22	214.39	168.3	59165	19951	16.61	9.65	3003	985
		400	400	13	21	22	218.69	171.7	66455	22410	17.43	10.12	3323	1120
		400	408	21	21	22	250.69	196.8	70722	23804	16.80	9.74	3536	1167
		414	405	18	28	22	295.39	231.9	93518	31022	17.79	10.25	4518	1532
		428	407	20	35	22	360.65	283.1	120892	39357	18.31	10.45	5649	1934
		458	417	30	50	22	528.55	414.9	190939	60516	19.01	10.70	8338	2902
		498	432	45	70	22	770.05	604.5	304730	94346	19.89	11.07	12238	4368
	500*500	492	465	15	20	22	257.95	202.5	115559	33531	21.17	11.40	4698	1442
		502	465	15	25	22	304.45	239.0	145012	41910	21.82	11.73	5777	1803
		502	470	20	25	22	329.55	258.7	150283	43295	21.35	11.46	5987	1842

中翼緣H型鋼規格及理論重量表
類別	型號（高度*寬度）/mm	截面尺寸/mm					截面面積/cm2	理論重量	慣性距cm4		慣性半徑/cm		截面系數/cm3
類別	型號（高度*寬度）/mm	H	B	t1	t2	r	截面面積/cm2	理論重量	Ix	Iy	ix	iy	Wx	Wy
HM 中翼緣型	150*100	148	100	6	9	8	26.35	20.7	995.3	150.3	6.15	2.39	134.5	30.1
	200*150	194	150	6	9	8	38.11	29.9	2586	506.6	8.24	3.65	266.6	67.6
	250*175	244	175	7	11	13	55.49	43.6	5908	983.5	10.32	4.21	484.3	112.4
	300*200	294	200	8	12	13	71.05	55.8	10858	1602	12.36	4.75	738.6	160.2
	350*250	340	250	9	14	13	99.53	78.1	20867	3648	14.48	6.05	1227	291.9
	400*300	390	300	10	16	13	133.25	104.6	37363	7203	16.75	7.35	1916	480.2
	450*300	440	300	11	18	13	153.89	120.8	54067	8105	18.74	7.26	2458	540.3
	500*300	482	300	11	15	13	141.17	110.8	57212	6756	20.13	6.92	2374	450.4
	500*300	488	300	11	18	13	159.17	124.9	67916	8106	20.66	7.14	2783	540.4
	550*300	544	300	11	15	13	147.99	116.2	74874	6756	20.13	6.92	2374	450.4
	550*300	550	300	11	18	13	165.99	130.3	88470	8106	23.09	6.99	3217	540.4
	600*300	582	300	12	17	13	169.21	132.8	97287	7659	23.98	6.73	3343	510.6
		588	300	12	20	13	187.21	147.0	112827	9009	24.55	6.94	3838	600.6
		594	302	14	23	13	217.09	170.4	132179	10572	24.68	6.98	4450	700.1

窄翼緣H型鋼規格及理論重量表
類別	型號（高度*寬度）/mm	截面尺寸/mm					截面面積/cm2	理論重量	慣性距cm4		慣性半徑/cm		截面系數/cm3
類別	型號（高度*寬度）/mm	H	B	t1	t2	r	截面面積/cm2	理論重量	Ix	Iy	ix	iy	Wx	Wy
HN 窄翼緣型	100*50	100	50	5	7	8	11.85	9.3	191.0	14.7	4.02	1.11	38.2	5.9
	125*60	125	60	6	8	8	16.69	13.1	407.7	29.1	4.94	1.32	65.2	9.7
	150*75	150	75	5	7	8	17.85	14.0	645.7	49.4	6.01	1.66	86.1	13.2
	175*90	175	90	5	8	8	22.9	18.0	1174	97.4	7.16	2.06	134.2	21.6
	200*100	198	99	4.5	7	8	22.69	17.8	1484	113.4	8.09	2.24	149.9	22.9
	200*100	200	100	5.5	8	8	26.67	20.9	1753	133.7	8.11	2.24	175.3	26.7
	250*125	248	124	5	8	8	31.99	25.1	3346	254.5	10.23	2.82	269.8	41.1
	250*125	250	125	6	9	8	36.97	29.0	3868	293.5	10.23	2.82	309.4	47.0
	300*150	298	149	5.5	8	13	40.8	32.0	5911	441.7	12.04	3.29	396.7	59.3
	300*150	300	150	6.5	9	13	46.78	36.7	6829	507.2	12.08	3.29	455.3	67.6
	350*175	346	174	6	9	13	52.45	41.2	10456	791.1	14.12	3.88	604.4	90.9
	350*175	350	175	7	11	13	62.91	49.4	12980	983.8	14.36	3.95	741.7	112.4
	400*150	400	150	8	13	13	70.37	55.2	17906	733.2	15.95	3.23	895.3	97.8
	400*200	396	199	7	11	13	71.41	56.1	19023	1446	16.32	4.50	960.8	145.3
	400*200	400	200	8	13	13	83.37	65.4	22775	1735	16.53	4.56	1139	173.5
	450*200	446	199	8	12	13	82.97	65.1	27146	1578	18.09	4.36	1217	158.6
	450*200	450	200	9	14	13	95.43	74.9	31973	1870	18.30	4.43	1421	187.0
	500*200	496	199	9	14	13	99.29	77.9	39628	1842	19.98	4.31	1598	185.1
		500	200	10	16	13	112.25	88.1	45685	2138	20.17	4.36	1827	213.8
		506	201	11	19	13	129.31	101.5	54478	2577	20.53	4.46	2153	256.4
	550*200	546	199	9	14	13	103.79	81.5	49245	1842	21.78	4.21	1804	185.2
	550*200	550	200	10	16	13	117.25	92.0	56695	2138	21.99	4.27	2062	213.8
	600*200	596	199	10	15	13	117.75	92.4	64739	1975	23.45	4.10	2172	198.5
		600	200	11	17	13	131.71	103.4	73749	2273	23.66	4.15	2458	227.3
		606	201	12	20	13	149.77	117.6	86656	2716	24.05	4.26	2860	270.2
	650*300	646	299	10	15	13	152.75	119.9	107794	6688	26.56	6.62	3337	447.4
		650	300	11	17	13	171.21	134.4	122739	7657	26.77	6.69	3777	510.5
		656	301	12	20	13	195.77	153.7	144433	9100	27.16	6.82	4403	604.6
	700*300	692	300	13	20	18	207.54	162.9	164101	9014	28.12	6.59	4743	600.9
	700*300	700	300	13	24	18	231.54	181.8	193622	10814	28.92	6.83	5532	720.9
	750*300	734	299	12	16	18	182.70	143.4	155539	7140	29.18	6.25	4238	477.6
		742	300	13	20	18	214.04	168.0	191989	9015	29.95	6.49	5175	601.0
		750	300	13	24	18	238.04	186.9	225863	10815	30.80	6.74	6023	721.0
		758	303	16	28	18	284.78	223.6	271350	13008	30.87	6.76	7160	858.6
	800*300	792	300	14	22	18	239.50	188.0	242399	9919	31.81	6.44	6121	661.3
	800*300	800	300	14	26	18	263.50	206.8	280925	11719	32.65	6.67	7023	781.3
	850*300	834	298	14	19	18	227.46	178.6	243858	8400	32.74	6.08	5848	563.8
		842	299	15	23	18	259.72	203.9	291216	10271	33.49	6.29	6917	687.0
		850	300	16	27	18	292.14	229.3	339670	12179	34.10	6.46	7992	812.0
		858	301	17	31	18	324.72	254.9	389234	14125	34.62	6.60	9073	938.5
	900*300	890	299	15	23	18	266.92	209.5	330588	10273	35.19	6.20	7429	687.1
		900	300	16	28	18	305.82	240.1	397241	12631	36.04	6.43	8828	842.1
		912	302	18	34	18	360.06	282.6	484615	15652	36.69	6.59	10628	1037
	1000*300	970	297	16	21	18	276.00	216.7	382977	9203	37.25	5.77	7896	619.7
		980	298	17	26	18	315.5	247.7	462157	11508	38.27	6.04	9432	772.3
		990	298	17	31	18	345.3	271.1	535201	13713	39.37	6.30	10812	920.3
		1000	300	19	36	18	395.10	310.2	626396	15256	39.82	6.41	12528	1084
		1008	302	21	40	18	439.26	344.8	704572	18437	40.05	6.48	13980	1221

薄壁型H型鋼規格及理論重量表
類別	型號（高度*寬度）/mm	截面尺寸/mm					截面面積/cm2	理論重量	慣性距cm4		慣性半徑/cm		截面系數/cm3
類別	型號（高度*寬度）/mm	H	B	t1	t2	r	截面面積/cm2	理論重量	Ix	Iy	ix	iy	Wx	Wy
HT 薄壁型	100*50	95	48	3.2	4.5	8	7.62	6.0	109.7	8.4	3.79	1.05	23.1	3.5
	100*50	97	49	4	5.5	8	9.38	7.4	141.8	10.9	3.89	1.08	29.2	4.4
	100*100	96	99	4.5	6	8	16.21	12.7	272.7	97.1	4.10	2.45	56.8	19.6
	125*60	118	58	3.2	4.5	8	9.26	7.3	202.4	14.7	4.68	1.26	34.3	5.1
	125*60	120	59	4	5.5	8	11.4	8.9	259.7	18.9	4.77	1.29	43.3	6.4
	125*125	119	123	4.5	6	8	20.12	15.8	523.6	186.2	5.10	3.04	88.0	30.3
	150*75	145	73	3.2	4.5	8	11.47	9.0	383.2	29.3	5.78	1.60	52.9	8.0
	150*75	147	74	4	5.5	8	14.13	11.1	488.0	37.3	5.88	1.62	66.4	10.1
	150*100	139	97	3.2	4.5	8	13.44	10.5	447.3	68.5	5.77	2.26	64.4	14.1
	150*100	142	99	4.5	6	8	18.28	14.3	632.7	97.2	5.88	2.31	89.1	19.6
	150*150	144	148	5	7	8	27.77	21.8	1070	378.4	6.21	3.69	148.6	51.1
	150*150	147	149	6	8.5	8	33.68	26.4	1338	468.9	6.30	3.73	182.1	62.9
	175*90	168	88	3.2	4.5	8	13.56	10.6	619.6	51.2	6.76	1.94	73.8	11.6
	175*90	171	89	4	6	8	17.59	13.8	852.1	70.6	6.96	2.00	99.7	15.9
	175*175	167	173	5	7	13	33.32	26.2	1731	604.5	7.21	4.26	207.2	69.9
	175*175	172	175	6.5	9.5	13	44.65	35.0	2466	849.2	7.43	4.36	286.8	97.1
	200*100	193	98	3.2	4.5	8	15.26	12.0	921.0	70.7	7.77	2.15	95.4	14.4
	200*100	196	99	4	6	8	19.79	15.5	1260	97.2	7.98	2.22	128.6	19.6
	200*150	188	149	4.5	6	8	26.35	20.7	1669	331.0	7.96	3.54	177.6	44.4
	200*200	192	198	6	8	13	43.69	34.3	2984	1036	8.26	4.87	310.8	104.6
	250*125	244	124	4.5	6	8	25.87	20.3	2529	190.9	9.89	2.72	207.3	30.8
	250*175	238	173	4.5	8	13	39.12	30.7	4045	690.8	10.17	4.20	339.9	79.9
	300*150	294	148	4.5	6	13	31.9	25.0	4342	324.6	11.67	3.19	295.4	43.9
	300*200	286	198	6	8	13	49.33	38.7	7000	1036	11.91	4.58	489.5	104.6
	350*175	340	173	4.5	6	13	36.97	29.0	6823	518.3	13.58	3.74	401.3	59.9
	400*150	390	148	6	8	13	47.57	37.3	10900	433.2	15.14	3.02	559.0	58.5
	400*200	390	198	6	8	13	55.57	43.6	13819	1036	15.77	4.32	708.7	104.6

H型鋼理論重量計算公式

（腹板長度*腹板厚+翼緣寬度*翼緣厚度*2）*7.85=kg/米重量
